一、概述

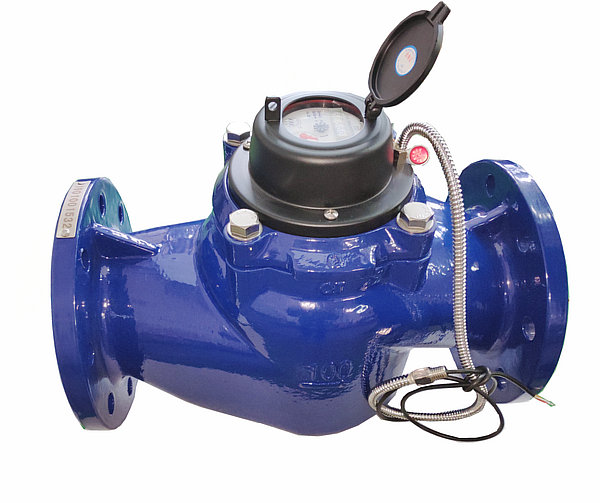

本產品是在垂直旋翼干式水表基礎上增加發訊裝置，發訊裝置可以將水表主示值的變化量的機械信號轉變成通斷信號輸出。傳感器為干簧管或霍爾等電子元器件。本產品適用于網絡抄表系統或智能水表使用。本系列水表具有流通能力大，壓力損失小，流量范圍寬等特點。
二、技術參數
溫度等級：T30
壓力等級：MAP10或MAP16
壓力損失等級：Δp63
上游流場敏感度等級：U5
下游流場敏感度等級：D5
三、流量參數
公稱口徑 | 過載流量Q4 | 常用流量Q3 | Q3/Q1 | Q2/Q1 | 分界 流量Q2 | 最小 流量Q1 | 最大讀數 | 最小讀數 | |
透明罩型 | M型 | ||||||||
mm | m3/h | m3 | |||||||
40 50 65 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999,999 | 0.0005 | 0.0002 |
6.3 | 1.6 | ||||||||
200 | 1.6 | 0.32 | 0.2 | ||||||
6.3 | 1.26 | ||||||||
80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | |||
6.3 | 2.5 | ||||||||
200 | 1.6 | 0.5 | 0.32 | ||||||
6.3 | 2 | ||||||||
100 125 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | |||
6.3 | 3.97 | ||||||||
200 | 1.6 | 0.8 | 0.5 | ||||||
6.3 | 3.2 | ||||||||
150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | |||
6.3 | 10 | ||||||||
200 | 1.6 | 2 | 1.25 | ||||||
6.3 | 7.9 | ||||||||
200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | |||
6.3 | 16 | ||||||||
200 | 1.6 | 3.2 | 2 | ||||||
6.3 | 12.6 | ||||||||

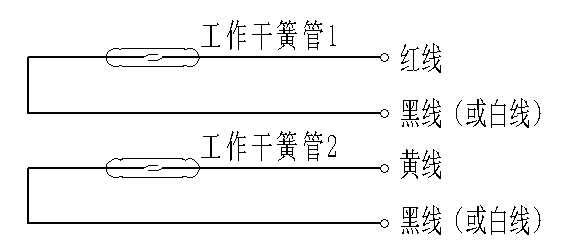

四、線路原理圖
原理：由磁鋼與舌簧開關組成磁性傳感器，每個工作周期由兩個舌簧開關個發出一個開關信號。

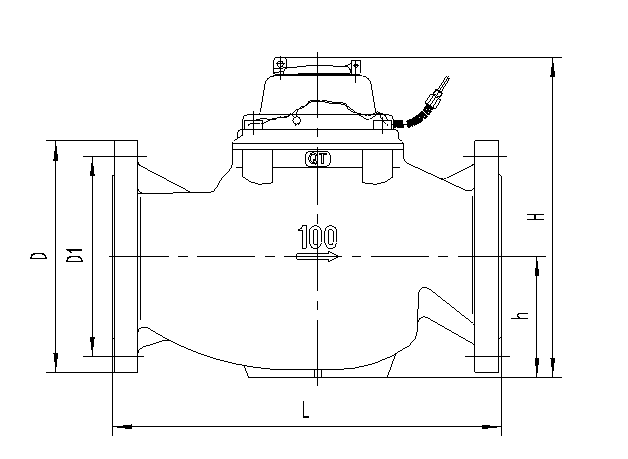

五、外形尺寸
規格型號 | 長 | 高 | 連接法蘭GB/T17241.6-1998 | ||||
L | H | h | G | ||||
mm | mm | 法蘭外徑D | 螺栓孔中心直徑D1 | 連接螺栓n-M | |||
LXRGY-40 | 280 | 228 | 85 | 268 | 150 | 110 | 4-M16 |
245 | 218 | 75 | 260 | 螺紋連接G2B | |||
LXRGY-50 | 280 | 228 | 85 | 268 | 165 | 125 | 4-M16 |
LXRGY-65 | 200 | 235 | 85 | 280 | 185 | 125 | 4-M16 |
LXRGY-80S | 225 | 282 | 103 | 344 | 200 | 160 | 8-M16 |
LXRGY-80 | 370 | ||||||
LXRGY-100S | 250 | 303 | 116 | 350 | 220 | 180 | 8-M16 |
LXRGY-100 | 370 | ||||||
LXRGY-125 | 250 | 302 | 118 | 365 | 250 | 210 | 8-M16 |
LXRGY-150 | 500 | 430 | 155 | 565 | 285 | 240 | 8-M20 |
LXRGY-200 | 500 | 505 | 190 | 384 | 340 | 295 | 8-M20 |
12-M20 (MAP16) | |||||||
