一、概述

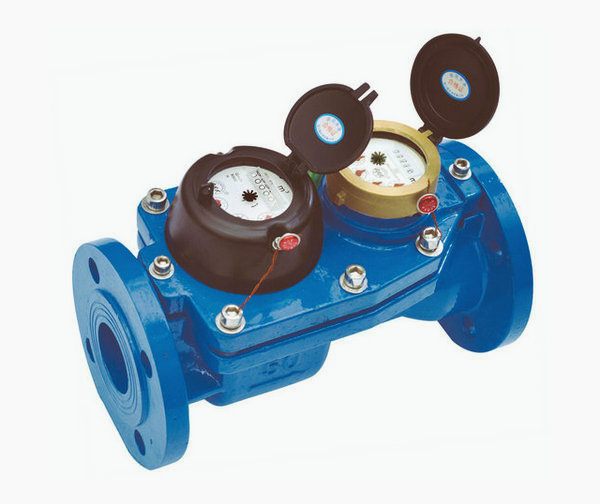

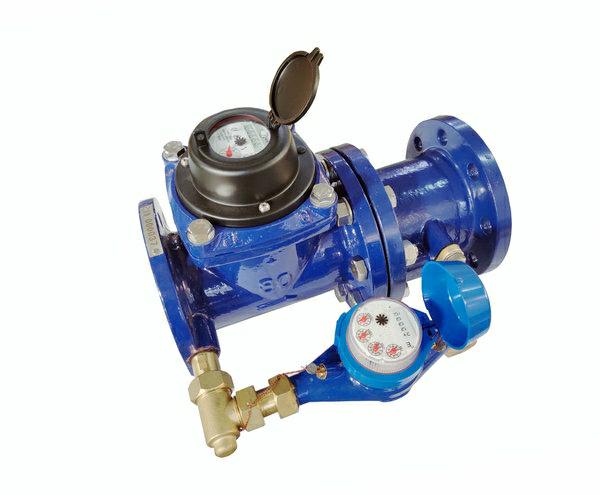

復式水表俗稱子母表，由大口徑水平螺翼可拆式水表、小口徑旋翼水表與流量轉換閥組成。該表量程比大，特別適用于非連續大流量用水且流量變化大的管道。大口徑水表采用磁耦合傳動，機芯為可拆卸式，維修方便快捷。小口徑的有濕式、液封或干式水表可選，滿足各類用戶需求。
注：本系列水表的計數器另有M型玻璃全密封計數器可供用戶選擇。
二、技術參數
溫度等級：T30
壓力等級：MAP10
壓力損失等級：Δp63
上游流場敏感度等級：U10
下游流場敏感度等級：D5
三、流量參數
公稱 口徑 | 過載 流量Q4 | 常用 流量Q3 | Q3/Q1 | Q2/Q1 | 分界 流量Q2 | 最小 流量Q1 | 最小 讀數 | 最大讀數 | ||
透明罩型 | M型 | |||||||||
m3/h | m3 | |||||||||
50 | 31.25 | 25 | 800 | 1.6 | 0.05 | 0.03 | 0.00005 | 99,999+ 999,999 | 99,999+ 999,999 | |
80 | 78.8 | 63 | 1250 | 1.6 | 0.08 | 0.05 | 99,999+ 9,999,999 | |||
4 | 0.2 | |||||||||
100 | 125 | 100 | 1.6 | 0.13 | 0.08 | |||||
4 | 0.32 | |||||||||
150 | 312.5 | 250 | 1.6 | 0.32 | 0.2 | |||||
4 | 0.8 | |||||||||
200 | 500 | 400 | 1.6 | 0.5 | 0.3 | |||||
4 | 1.3 | |||||||||

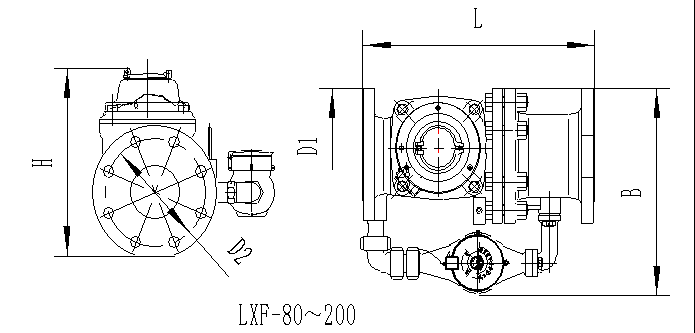

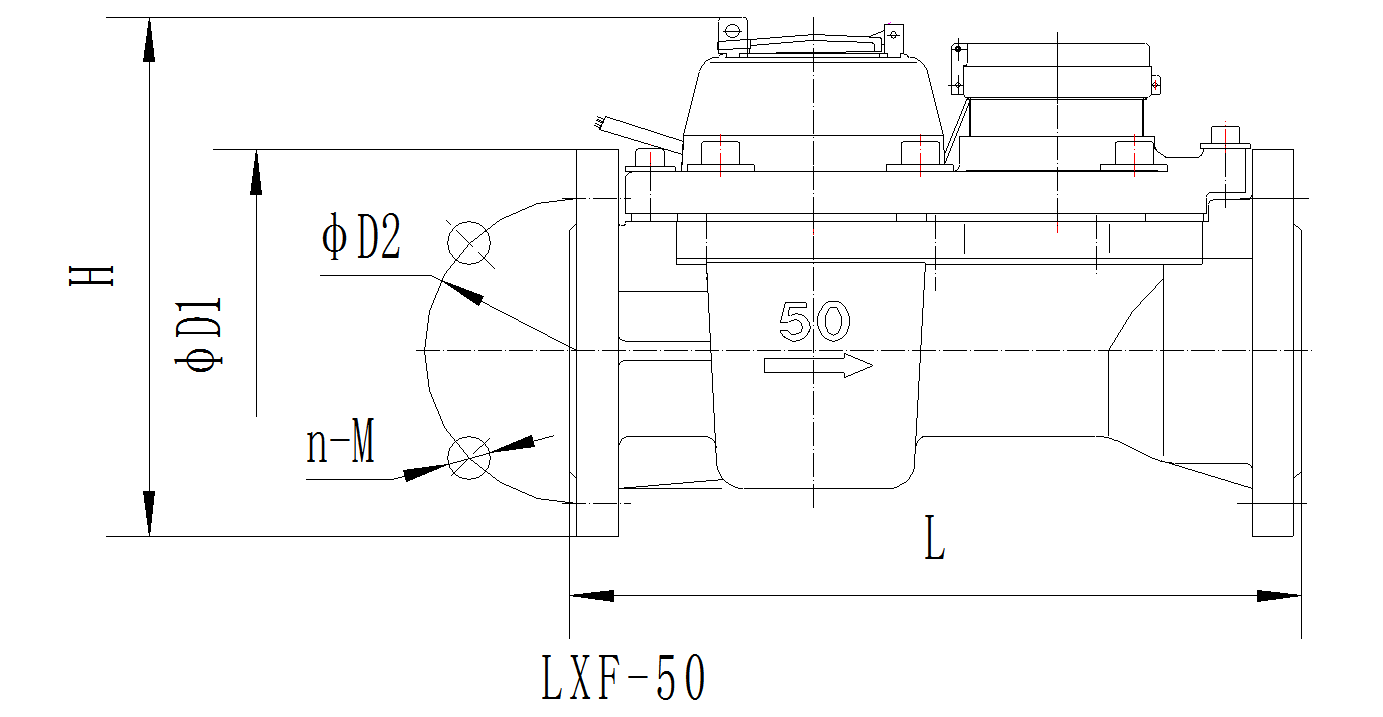

四、外形尺寸
公稱口徑 | 長L | 寬B | 高H | 連接法蘭GB/T17241.6-1998 | ||
mm | mm | 法蘭外徑D1 | 螺栓孔中心直徑D2 | 連接螺栓n-M | ||
50 | 300 | - - | 213 | 165 | 125 | 4-M16 |
80 | 370 | 310 | 279 | 200 | 160 | 8-M16 |
100 | 370 | 330 | 289 | 220 | 180 | 8-M16 |
150 | 500 | 445 | 319 | 285 | 240 | 8-M20 |
200 | 550 | 516 | 383 | 340 | 295 | 8-M20 |
