電子遠傳水表

所屬分類：遠傳水表
點擊次數：
發布日期：2019/01/30
在線詢價

詳細介紹

一、概述

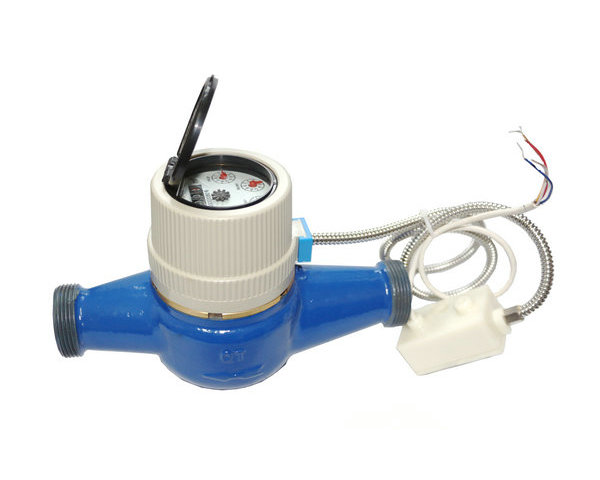

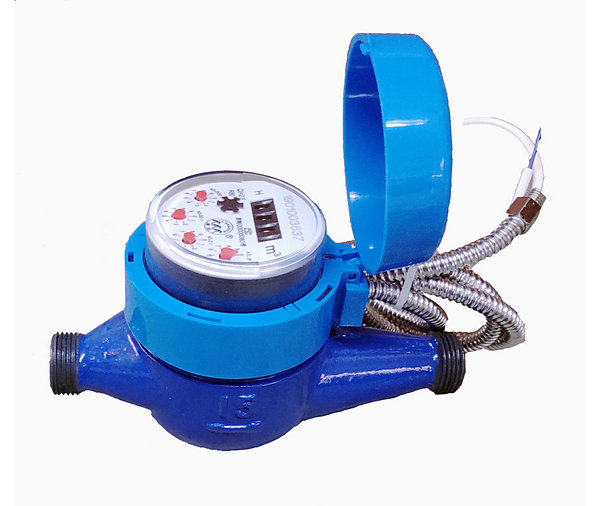

電子遠傳水表是用于計量流經自來水管道水的體積總量的儀表。它既有供人工抄讀的字輪，也有供電子抄讀的接口，在電子抄讀時，通過安裝在字輪兩側的紅外收發對管檢測字輪的位置得出對應于水量的數據信號，再通過后續系統可實現水表的遠程抄讀及數據管理。本產品符合CJ/T 224《電子遠傳水表》標準，具有如下特點：

- 計數機構單獨密封，表盤讀數不受水質影響，讀數永久清晰；

- 水表平時工作無需電源，無功耗，抄表時瞬間供電即可；

- 電子讀數與基表讀數無累計誤差；

- 遠程抄表讀取的是實時水表數值，無需初始化。

二、技術參數

溫度等級：冷水表：T30；熱水表：T30/T90

壓力等級：MAP10

壓力損失等級：Δp63

上游流場敏感度等級：U10

下游流場敏感度等級：D5

三、流量參數

公稱口徑	量程比R	過載流量Q₄	常用流量Q₃	分界流量Q₂	最小流量Q₁	最小讀數	最大讀數
mm	Q₃/Q₁	m³/h				m³
15	80	3.1	2.5	0.050	0.031	0.00005	9,999
	100			0.040	0.025
20	80	5	4	0.080	0.050	0.00005	9,999
	100			0.064	0.040
25	80	7.9	6.3	0.126	0.079	0.00005	9,999
	100			0.101	0.063
32	80	12.5	10	0.200	0.125	0.00005	99,999
40

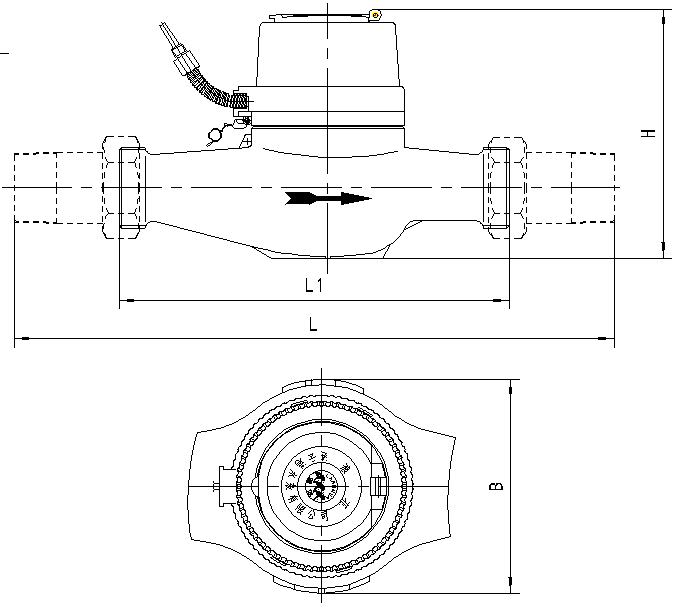

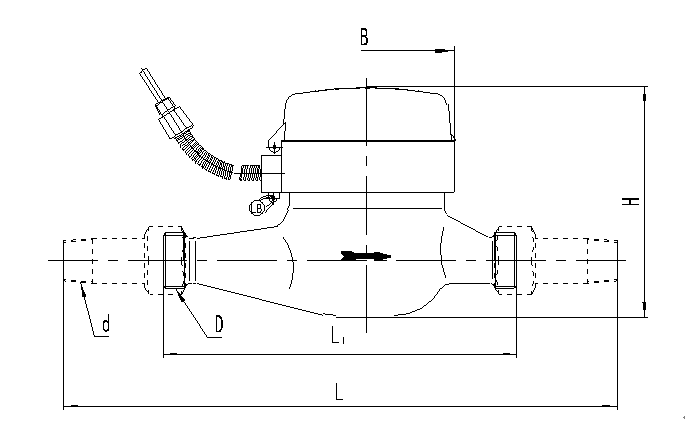

四、外形尺寸


公稱口徑	長L1	長L	寬B	高H	連接螺紋
mm					D	d
15	165	259	80	106	G3/4B	R1/2
20	195	299	80	106	G1B	R3/4
25	225	345	83	108	G1 1/4B	R1
32	230	354	103	148	G1 1/2B	R1 1/4
40	200	328	114	154	G2B	R1 1/2
